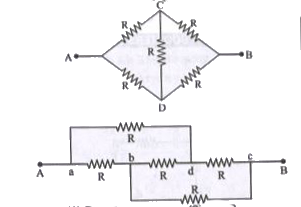

निम्न चित्रे में Aव B के बीच तुल्य प्रतिरोध क्रमशः होगा -

Options

A. R/2,R
B. 2R, R
C. R,R
D. 3R,R

Explanation

उपरोक्त दोनों चित्र, निम्न रूप में रखे जा सकते हैं।

यह एक संतुलित सेतु हैं (P/Q = R/S) जिसके लिए हम bad भुजा के बीच जुड़े प्रतिरोध को हटा सकते हैं।
`R_(AB) = (2R xx 2R)/(2R + 2R) = R`
स्पष्ट हैं A व B के बीच तुल्य प्रतिरोधR होगा।
